AIRSKIN Safetyflange
Ein Kollisionssensor für Endeffektoren, Werkzeuge und Werkstücke
Ihr Bedarf:
- Schutz für Ihren Greifer und Ihr Werkstück
- Volle Sicherheit für Ihre Mitarbeiter
- Begrenzte Geschwindigkeit bei kollaborierenden Robotern
AIRSKIN bietet:
- AIRSKIN Safetyflange ist der perfekte Schutz für den Greifer und das Werkstück
- CE-gekennzeichnet und zertifiziert mit Ple/Cat.3
- Mit AIRSKIN Safetyflange können Sie Geschwindigkeiten bis zu 2 m/s erreichen
Was ist ein AIRSKIN Safetyflange? Und wie funktioniert er?

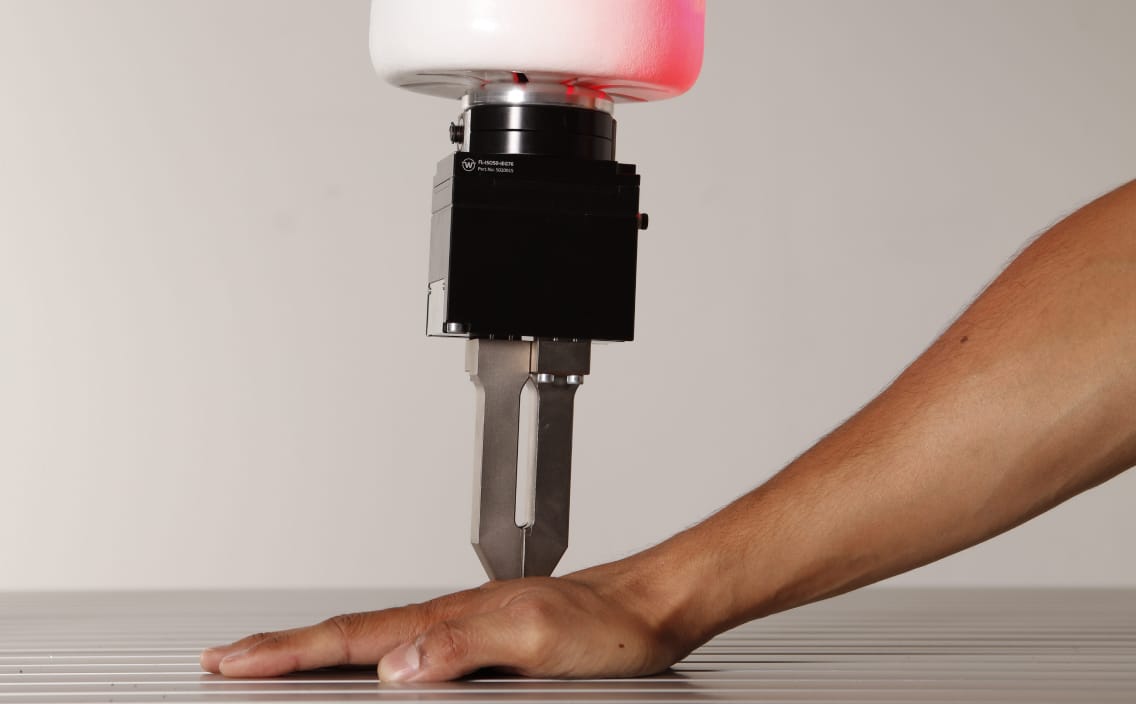

Der AIRSKIN Safetyflange ist eine Kupplung zwischen dem Roboterarm und dem Endeffektor, welche die Sicherung von Werkzeug und Werkstück ermöglicht. Dieser elektromechanische Kollisionssensor basiert auf der druckempfindlichen AIRSKIN Technologie (PLe/Cat3 ISO 13849-1).
Er aktiviert einen Sicherheitsstopp durch Kippen, Verdrehen (Torsion) oder Verschieben in z-Richtung. Die Kräfte können je nach Anwendungsbedarf eingestellt werden, und er bietet eine automatische Rückstellung mit hoher Präzision.
Vorteile von AIRSKIN Safetyflange:
- Einstellbare Auslösekraft in alle Richtungen
- Eliminiert Einklemm- und Quetschgefahr ("Finger-Safe-Anwendungen") gemäß ISO/TS 15066
- Hohe Rückstellgenauigkeit für die Industrie
- Genormte mechanische Schnittstelle (ISO 9409-1)
- Höchster Sicherheitsstandard: PLe/Kat3 (ISO 13849-1) oder SIL 3 (IEC 62061)
Safetyflange erhöht die Sicherheit und Effizienz von Robotern ohne Schutzgitter, vor allem wenn Mensch und Roboter zusammenarbeiten oder bei heiklen Aufgaben, die eine präzise Kraftkontrolle erfordern.
AIRSKIN Safetyflange - Serie
AIRSKIN hat eine Reihe von Safetyflanges entwickelt, die alle nach den gleichen Sicherheitsstandards arbeiten. Da wir wissen, dass jede Anwendung einzigartige Anforderungen stellt, haben wir jeden Safetyflange so konstruiert, dass er spezifische Anforderungen an die Nutzlastkapazität und die einstellbaren Kräfte in verschiedenen Richtungen erfüllt.
Entdecken Sie unsere Auswahl an vier verschiedenen Typen von AIRSKIN Safetyflanges, die alle das gleiche Maß an Sicherheit mit einzigartigen Mechanismen bieten:
- AIRSKIN Safetyflange 10: Nutzlast bis zu 10 kg mit 5 verschiedenen Federn zur Einstellung der Betätigungskraft nach Bedarf
- AIRSKIN Safetyflange Pro: Nutzlast bis zu 15 kg mit 3 verschiedenen Magnetmagazinen und der Möglichkeit die Magnete einzustellen
- AIRSKIN Safetyflange Pro Core: wie AIRSKIN Safetyflange Pro, jedoch ohne AIRSKIN-Pad
- AIRSKIN Safetyflange 20: Nutzlast bis zu 20 kg mit 3 verschiedenen Federn und der Möglichkeit, die Magnetkraft einzustellen
Einfaches Anpassen der Kräfte des Safetyflange an Ihre Bedürfnisse mit minimalem Aufwand
Ihre Vorteile mit AIRSKIN Safetyflange:
Geschwindigkeit
Bis zu 6 Mal schneller als vergleichbare zaunlose/collaborative Lösungen auf dem Markt
Flexibilität
Direkt auf dem Roboter montiert für Flexibilität bei Standort und Aufgabe
Platzbedarf
Das Entfernen von Zäunen und Lichtvorhängen spart bis zu 90 % der Bodenfläche, die sonst genutzt werden könnte
Sicherheit
PL e, Kat.3 / SIL 3 Zertifizierung garantiert den höchsten Sicherheitsstandard für kollaborative Roboter
Wir beraten Sie bei der Auswahl des idealen AIRSKIN Safetyflanges
Wie bei jedem anderen Produkt auf dem Markt müssen Sie bei der Auswahl des idealen Produkts für Ihre Anwendung bestimmte Punkte berücksichtigen. Wir beraten Sie gerne bei der Auswahl des perfekten Safetyflange aus unserem umfangreichen Produktangebot. Um dies effektiv zu tun, müssen wir im Vorfeld einige wichtige Details kennen:
- Informationen über Werkzeug und Werkstück:
- Gewicht (Einzel- und Gesamtgewicht)
- Masseschwerpunkt (einzeln und gesamt)
- Screenshot, CAD, Foto oder Video
- Informationen über die Anwendung:
- Zykluszeit und Beschleunigung
- Verfahrbewegung
- Werkstückhandhabung/Ablage
- Erforderliche absolute Genauigkeit
Die Vorteile von AIRSKIN als Ihr Partner:
Sorgenfreie Lösung
Das AIRSKIN-Team berät Sie gerne, hilft Ihnen beim Aufbau Ihrer Anwendung oder bietet Ihnen das komplette Rundum-Sorglos-Paket für Ihre Pick & Place-Anwendung an, sogar mit einer unterzeichneten CE-Kennzeichnung.
Sicherheit vom Experten
Mit jahrzehntelanger Erfahrung in der schutzzaunlosen Industrieautomation und einem CMSE (Certified Machinery Safety Expert) in jedem Projekt garantieren wir den Vorsprung an Sicherheits-Know-How.
Starkes Netzwerk
AIRSKIN ist nicht nur Teil führender Netzwerke (VDMA, A3), sondern kooperiert auch mit internationalen Zertifizierungsstellen (TÜV, UL, CSA) und mit Markenherstellern (SICK, Pilz, Keyence, ...)
AIRSKIN Safetyflange 10
Der AIRSKIN Safetyflange 10 ist in erster Linie für Pick & Place Anwendungen konzipiert und minimiert effektiv das Quetschrisiko beim Ablegen und Bewegen eines Werkstücks.
Vor dem Einsatz des AIRSKIN Safetyflange 10 wird eine Risikobeurteilung durchgeführt (ISO 12100), bei der die entsprechenden biomechanischen Grenzwerte ermittelt und gemessen werden.
Vorteile:
- Leichtes Gewicht
- Kompakte Bauweise
- Entspricht der ISO/TS 15066
- Auslösekrafteinstellung mit Druckfeder
Ideal für Anwendungen mit geringen Beschleunigungen:
- Qualitätskontrolle
- Pick and Place
- Kleben
- Maschinenbedienung
AIRSKIN Safetyflange Pro/Pro Core
The AIRSKIN Safetyflange Pro ist das vielseitigste Sicherheitssystem für Werkzeuge und Werkstücke. Er basiert auf der AIRSKIN Technologie und ist in zwei Versionen erhältlich: mit zusätzlichem AIRSKIN Pad oder ohne als Core-Version.
Der AIRSKIN Safetyflange Pro kann in verschiedenen Anwendungen eingesetzt werden, bei denen das Werkzeug, das Werkstück oder beides vor Kollisionen mit Werkern oder Gegenständen geschützt werden muss.
Vorteile:
- Kräfte mit Magneten einstellbar
- Entkoppelte Mechanismen für Richtungen
- Gutes Verhältnis Last zu Gewicht/Abmessungen
- Optional ohne AIRSKIN Pad
Ideal für Anwendungen mit komplexen Bewegungen:
- Pick and Place
- Maschinenbedienung
- Palletieren
- Kleben
- Qualitätskontrolle
- Montage
AIRSKIN Safetyflange 20
AIRSKIN Safetyflange 20 ist der stärkste Safetyflange im Portfolio mit bis zu 20 kg dynamischer Nutzlast. AIRSKIN Safetyflange 20 überwacht die Verschiebung eines Werkzeugs oder Werkstücks in x-, y- und z-Richtung sowie die Verdrehung um die z-Achse.
Der AIRSKIN Safetyflange 20 eignet sich besonders für die Realisierung von sicheren Pick-and-Place-Anwendungen oder Manipulationsanwendungen.
Vorteile:
- Kippkraft über Magnete unabhängig einstellbar
- Höchste Tragfähigkeit mit 20kg
- Zusätzliche Einstellung durch Federtausch
Ideal für Anwendungen mit hohen Beschleunigungen:
- Maschinenbedienung
- Palletieren
- Montage
- Pick and Place
